橋梁架設デジタルツインシステム
-
アプリケーション
-
GNSS
-
その他
-
土木
-
高田機工
-
千代田測器
- 特徴
-
- リアルタイム監視
- 計測データの一元管理
- 3Dデータで誰でも分かりやすく
- 事前シュミレーションで手戻り軽減
- 高田機工株式会社・千代田測器株式会社 共同開発
橋梁架設デジタルツインシステムとは
デジタルツインで可視化
BIM/CIM共有アプリケーション「KOLC+」と連動し、当社のクラウド型計測システム「DXsite」にて、橋桁に取り付けたGNSS位置情報とジャッキシステムデータをリアルタイムでモデルに反映可能です。

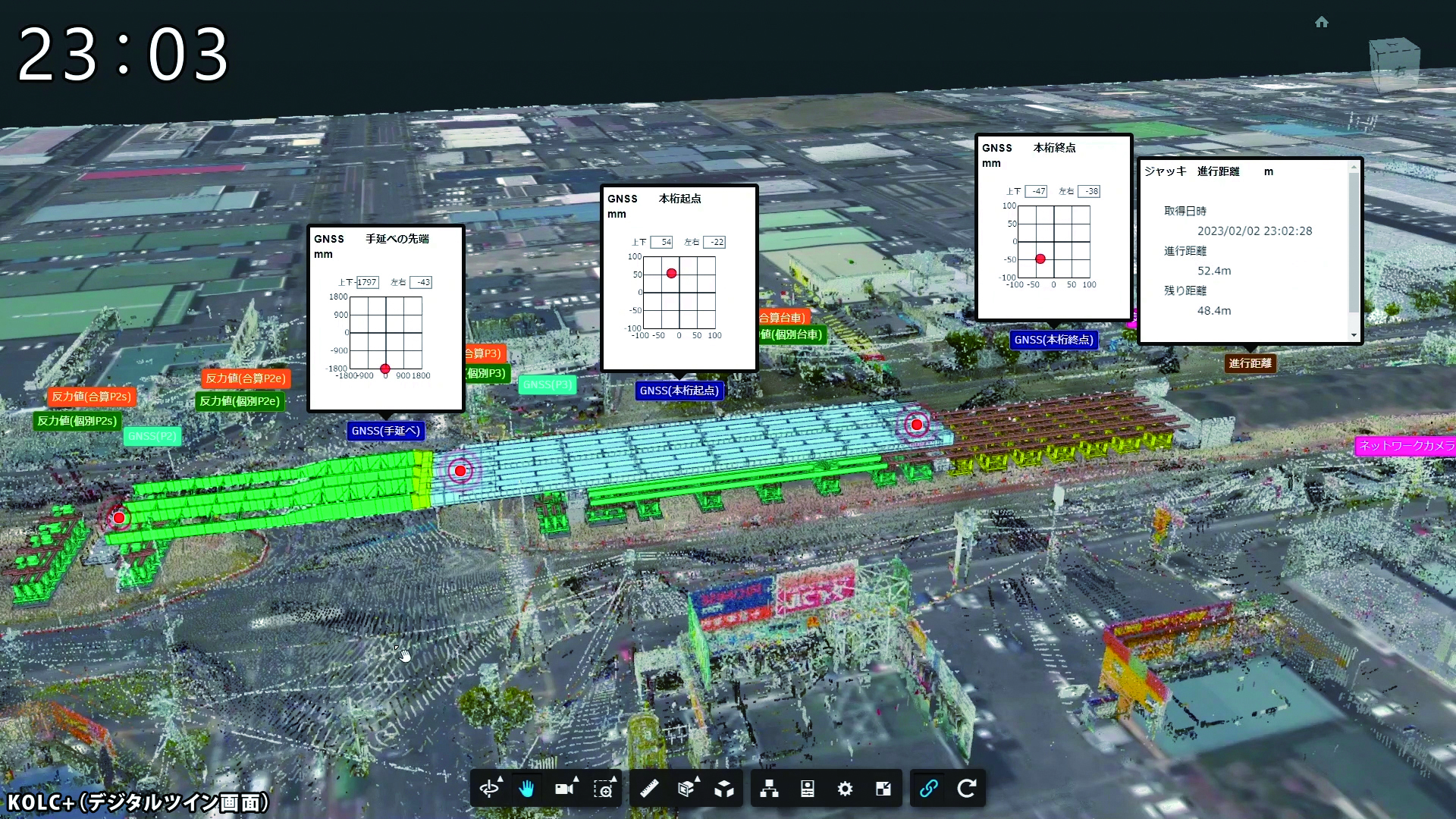

リアルタイム監視

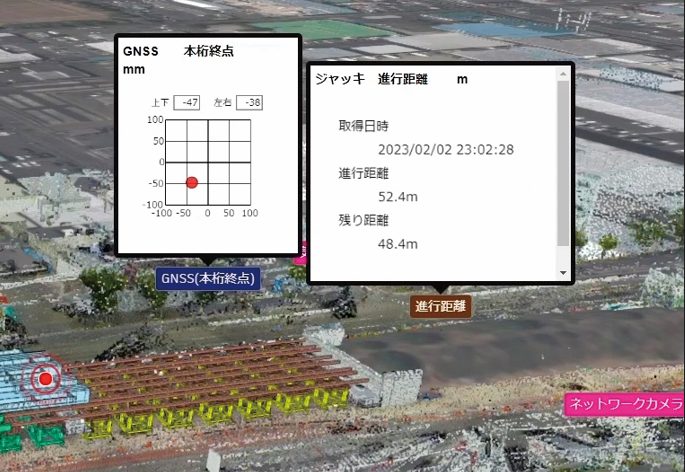

桁の位置情報
GNSS受信機(ichimill)にて桁の位置情報をリアルタイムで監視可能です。

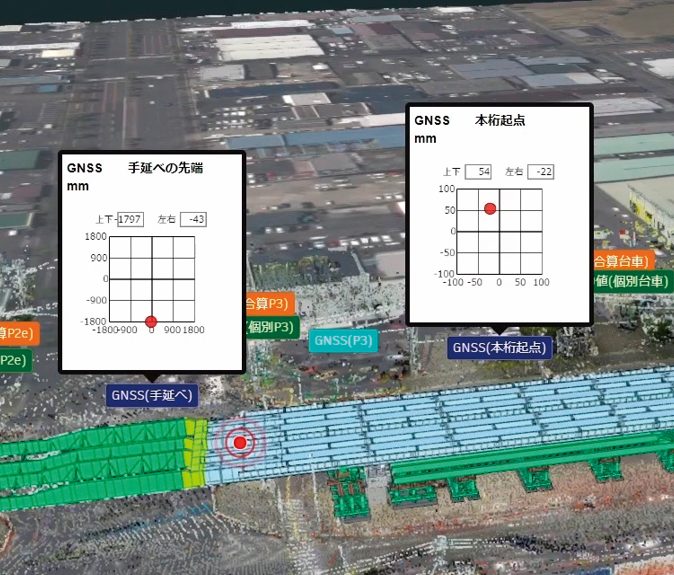

通りのずれ・たわみ
GNSS受信機(ichimill)にて桁の通りのずれ・たわみをリアルタイムで監視可能です。

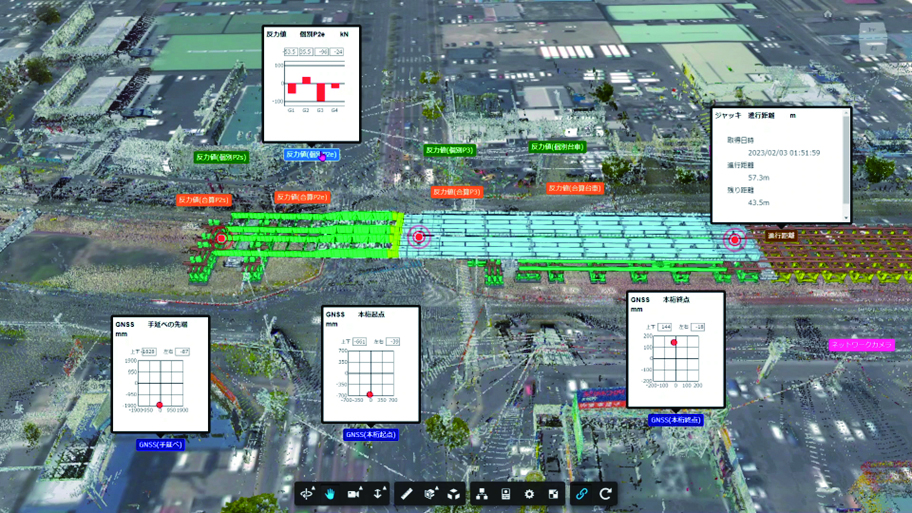

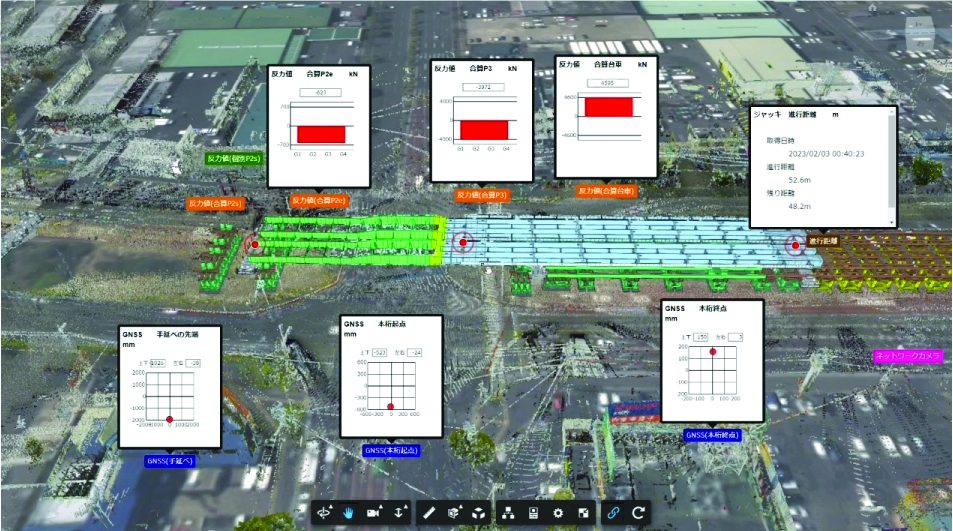

ジャッキ反力
桁のジャッキ反力情報(※1)をクラウドにて一元管理、リアルタイムで監視可能です。 ※1 ジャッキ施工会社より提供 フォーマットについては要相談となります
DXsite×KOLC+

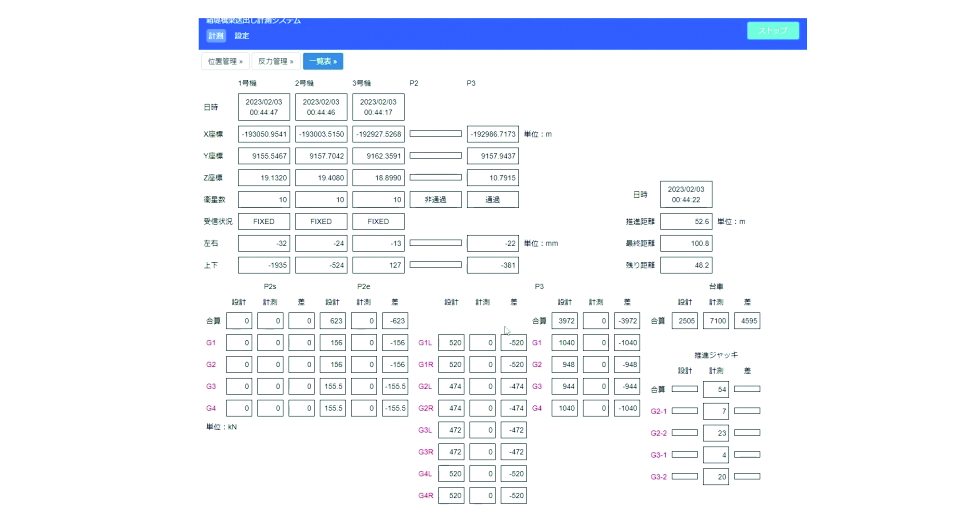

データ一元管理
計測データはリアルタイムでクラウドにアップロードし、ブラウザでの閲覧や帳票への出力が可能。
3D表示で誰でも分かりやすく
従来の紙の図面や2D図面での説明から3D情報での説明へ。 誰でも直感的に分かりやすく。

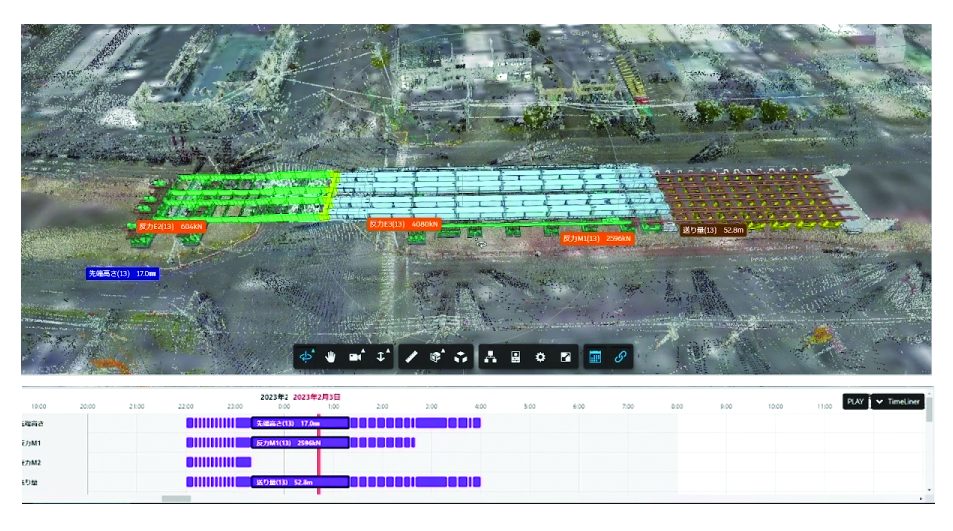

事前シュミレーションで手戻り軽減
施工計画をアニメーションで共有することにより、作業の問題点把握や各業者との合意形成が図れます。
