Code：Trimble R12i GPS GNSS
販売

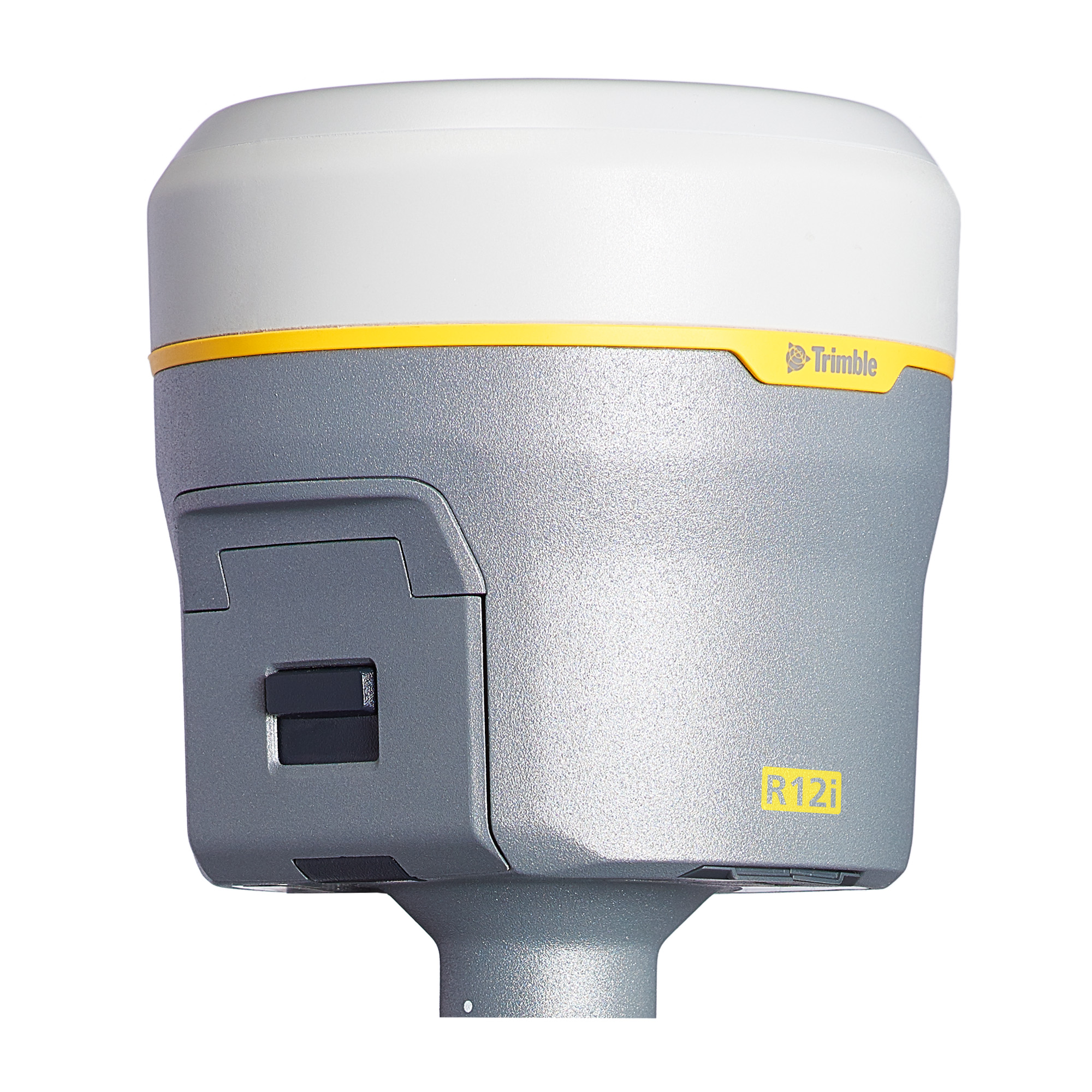

Trimble R12i GNSS受信機
-
NETIS
-
ICT
-
GNSS
-
土木
-
建築
-
測量
-
計測
-
農林業
-
測量・調査士・コンサル
-
ニコン・トリンブル
- 特徴
-
- RTK-GNSSとIMUによるチルト補正観測
- Trimble360衛星補足技術による672チャンネル
- スタティック 水平：(3 mm + 0.1 ppm x D) m.s.e. 垂直：(3.5mm + 0.4ppm x D) m.s.e.
- リアルタイムキネマティック 水平：(3 mm + 0.5 ppm x D) m.s.e. 垂直：(5 mm + 0.5 ppm x D) m.s.e.
- 防塵・防水保護等級 保護等級 IP67
- 質量 約 1.12kg（バッテリー含む）
- NETIS登録：KK-240102-A
生産性への新しい"アングル"―斜め観測の手軽さが測量作業効率を大きく変える
本体が傾いた状態でも内蔵のIMUセンサーが受信機の姿勢を自動検知し、ポール先端の座標値を自動算出。 整準に神経をすり減らす必要がなく、誰でも簡単・スピーディーに高精度観測が行えます。
