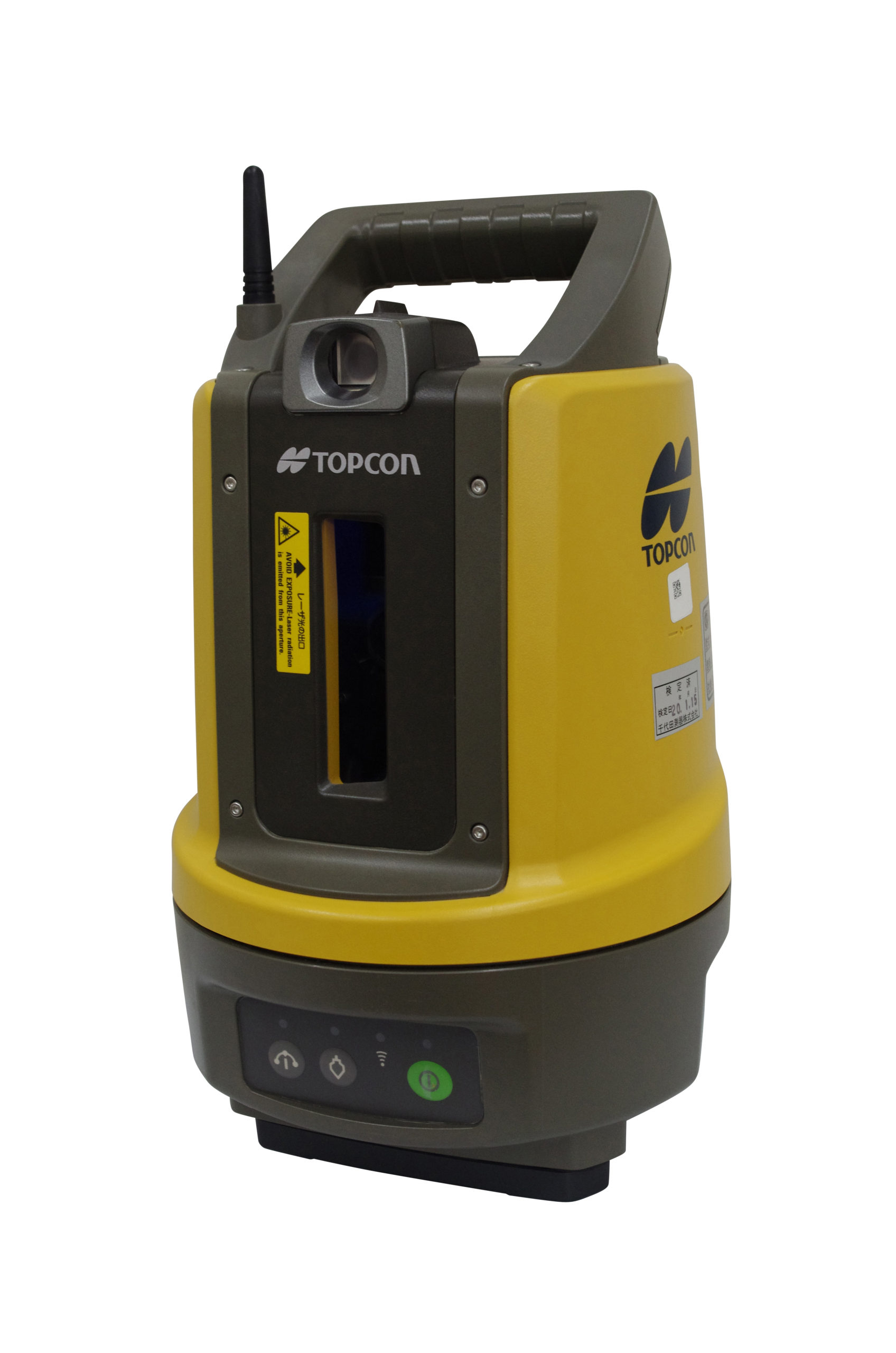

Code:トプコン LN-100

レンタル

LN-100Layout Navigator 杭ナビ

  • NETIS

  • ICT

  • トータルステーション

  • 土木

  • 建築

  • 測量・調査士・コンサル

  • トプコン

特徴
  • スマートフォンを使って簡単に放射・杭打ちができる! Bluetooth搭載モデル新登場!
  • 使用範囲距離 0.9 ~ 100 m
  • 高低差 0.9 ~ 22 m高度角 ± 25°、22 ~ 100 m 高低差 ±10 m
  • 座標精度 H:1.5 mm@ 50 m V : 3.0 mm@ 50 m
  • 質量 約4 kg(バッテリーを含む)
  • 使用温度範囲 -20 ℃ ~ +50 ℃(結露しない事)保存温度範囲 -30 ℃ ~ +60 ℃(結露しない事)
  • 耐環境性防塵防水性 IP65

一人で誰でも簡単に素早く杭打ちができる!

簡単操作で一人で杭打ち・座標取得 自動整準で簡単設置 コントローラーはAndroid端末 小型軽量コンパクト設計 ワイヤレスLANとBluetoothクラス1無線選べる通信方式 スマートグラス&音声コマンドによる次世代杭打ち

誰もが使える簡単操作

電源を入れるだけで自動整準

電源を入れるだけで本機が自動整準を行います。面倒なネジ式の整準作業は不要です。

機械設置が簡単

現場状況に合わせた任意点に本機を設置する4種類の方法が選択できます。盛り替え作業を簡単にする事で作業効率が向上します。既知点設置にはレーザー求心により対応可能です。

コントローラはAndroid端末

Android端末をコントローラーとして採用。ソフトウェアTOPLayoutはGoogle Playストアからダウンロードできます。座標データのやり取りにはPCからダウンロードに加え、メールやクラウドも活用できます。現場と事務所がシームレスに接続されます。

高低差のある土木現場でも活躍

直径200m、高低差±10mと、土木の杭打ちに十分な作業エリアを確保しています。

速い杭打ち作業を可能とした4つの機能

①明るく見やすいガイドライト

測設ラインまでの概略誘導をガイドライトが指示。赤色と緑色の点灯の誘導で簡単に測設ライン上に立つ事ができます。

②超高速レスポンスの測設ガイドで精密位置もスパッと決まる

20回/秒の高速更新レート。ストレスのない誘導を可能にしました。

③両手が使える杭打ちスタイル

Android端末用の市販のホルダーやオプションの杭ナビVisionを活用すると、杭打ち時に両手が使え、作業性が大きく向上します。

④杭打ち専用のアルゴリズム採用

杭設置・鋲設置・検測という杭打ち作業の一連の流れに最適なアルゴリズムを採用。プリズムをロストしても自動で再ロック、本体のステータスを気にすることなく必要な時に座標データを得られます。
