Trimble X7【建築・設備向け】

自動整準、自動合成機能を備えた現場完結型３Dレーザスキャナ！
FieldLink ソフトウエアで図面とスキャンデータを直感的に操作、管理、表示、比較、検証

販売,レンタル
Trimble X7【建築・設備向け】
業種 Trimble X7【建築・設備向け】
メーカー Trimble X7【建築・設備向け】
NETIS登録番号
特許番号

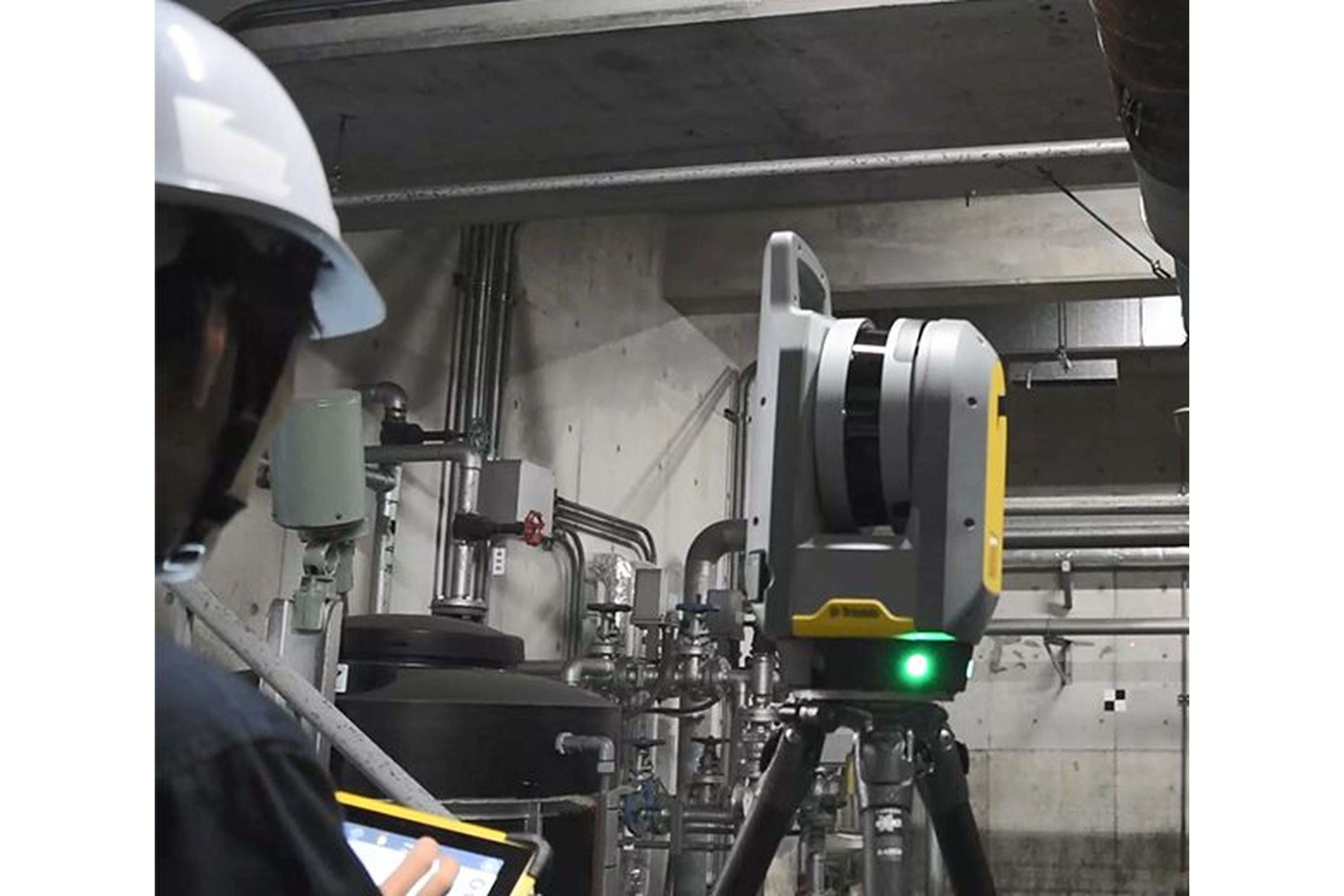

特徴 構造・設備などの施工現場や維持管理の現場で点群を素早く取得し、BIMで作成されたデータとの整合性確認が行える現場完結型の3Dレーザスキャナです。
軽量・コンパクトな筐体設計、三脚は軽量・堅牢なカーボン製なので気軽に現場に持ち出せます。
点群計測の設定も簡単で、初心者の方でも簡単に現場で点群の取得と合成を行えます。

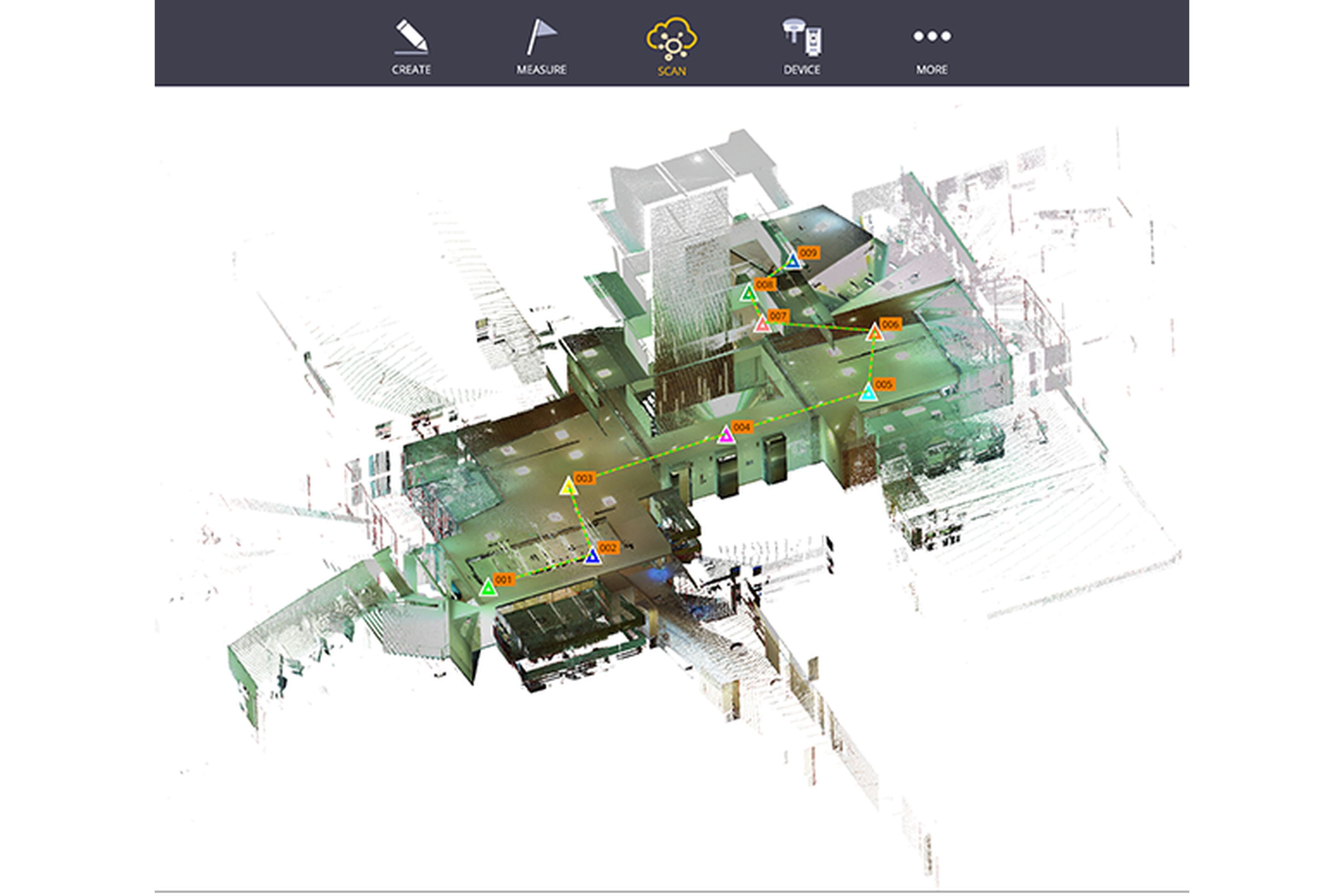

合成した点群データは専用コントローラ上で各種2D/3D設計データと比較検討出来るので、進捗管理から品質検証まで現場で完結することが可能です。
現場に持ち込んで観測を行うにあたり、予め用意した設計データに合わせて点群を計測することはもちろん、何もない状態からでも、任意の複数点から観測を行うだけで点群が合成され、データがその場でアウトプットできる仕様となっています。
仕様
    【X7】
  • スキャンスピード：最大 500,000 点/秒
  • スキャン距離：-
  • 点密度：-
  • 座標精度：-
  • レーザークラス：1
  • 寸法/重量：178 mm(幅)×170 mm(奥行)×353 mm(高さ) /5.8 kg(バッテリ含む)
  • バッテリー駆動時間：4 時間
  • 防塵防水（IP）：IP55
  • スキャンレンジ：最大80ｍ
  • 3D点群精度：2.4 mm＠10 m/3.5 mm＠20 m/6.0 mm＠40 m
  • 許容傾斜角(測量精度)：10°
  • レンジノイズ：2.5 mm＠30 ｍ
  • 使用温度：-20℃～50℃

    【Trimble T10（タブレット端末仕様）】
  • 寸法/重量：198mm(縦)×283mm(幅)× 40mm(厚み)/約1.4kg
  • 防塵防水（IP）：IP65
  • 使用温度範囲：-20℃ ～ +50℃

    【FieldLink（専用ソフトウエア）】
  • スキャンデータ保存：本体内蔵SDカードとコントロールタブレットによる同時保存
  • スキャンデータ出力：Trimbleあるいはその他のソフトウエアの出力フォーマットに対応
    出力可能形式：TDX, TZF, E57(gridded/non-gridded), PTX, RCP, LAS, POD
